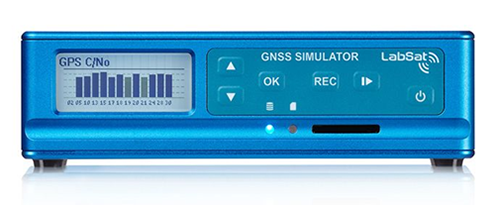

LabSat3 Wideband


Multi-constellation, Multi-Frequency GNSS device testing system.


  • GPS :             L1 L2 L5
  • GLONASS :   L1 L2 L3
  • BeiDou :       B1 B2 B3
  • QZSS :           L1 L2 L5
  • Galileo :        E1 E1a E5a E5b E6
  • IRNSS  :          L5
  • SBAS   :          WAAS, EGNOS, GAGAN, MSAS, SDCM
  • KPS :                S-Band

Versatility

대역폭을 확장하여 20개 이상의 위성신호들을

테스트 할 수 있습니다.

In the Lab

편리하며, 쉬운 사용법으로 실내에서도 빠르고 간편히

Live 신호를 생성하여 테스트 할 수 있습니다.

In the Field

컴팩트한 설계로 휴대가 간편하여

어디든 쉽게 RF신호를 저장하여 테스트를 할 수 있습니다.

Features




Wide Bandwidth

Recording at up to at up 56 MHz



Multi-frequency

Record and replay All GNSS signals



Multi-Constellation

Record and replay From every GNSS



Easy Configuration

HTML 인터페이스를 지원 PC와 연결하여

GUI방식으로 이해 편리하게 설정



API Available

주변 장치와 연동 할 수 있도록 API 제공



Future-Proof

미래에 사용될 주파수

L2C, L5 and L1C를 지원



Internal Battery

내장 밧데리로 단독 사용 및 편리하게

휴대 테스트



External Signals

GNSS 신호와 동시 RS-232, CAN,

디지털 값을 저장 및 재현


Integral HTML Interface for Configuration


원하는 위성을 선택하여 Configuration 할 때 고객님께 간소하며, 편리함을 드리기 위해 이더넷 케이블 또는 wifi 이용하여 LabSat을 PC에 연결하여 웹브라우저 기반 GUI 방식으로 아주 편리하게 Configuration을 할 수 있습니다.

Dual-CAN, RS232 and Digital input 값들을 위성신호와 동시에 Record & Replay


앞으로 다가올 L2C, L5, L1C를 지원하는 수신기 개발 및 테스트에 대비하여 LabSat 3 wideband는 고객님에게 많은 기회와 함께 최상의 선택이 될 것 입니다.

    사양서

LabSat 3 Wideband
Constellations

GPS L1, L2, L5; Galileo E1, E5a/b, E6; GLONASS L1, L2, L3;  BeiDou B1, B2, B3; QZSS L1, L2, L5, L6; NavIC L5, KPS S-band

In Band SBAS, user defined frequency bands like Iridium & SiriusXM radio

Nominal Output Signal Level
Adjustable -73 dBm to -160 dBm
RF Channels
3
RF Channel Centre Frequency
Selectable
Number of Satellites Observed
All in view
Sampling Frequency
10.23 MHz, 30.69 MHz, 58 MHz
Bandwidth
10 MHz, 30 MHz, 56 MHz
Quantisation
1, 2 or 3 bit (I&Q)
Data Format
I & Q
Additional Logging
2x CAN channels, 4x Digital channels, 1x RS232 channel
Removable Battery Pack
Yes
Media Storage Included
1TB Solid State HDD, 4GB SD Card (SD card for firmware upgrades only)
Active Antenna Voltage Supply
3.3 V
Reference Oscillator

10 MHz OCXO, Temperature Stability +/- 0.05 ppm,

Frequency Stability +/-0.3 ppm over first year

Operating Voltage
8v to 30 VDC
Size
167 mm x 128 mm x 46 mm
Weight
1.2 kg
