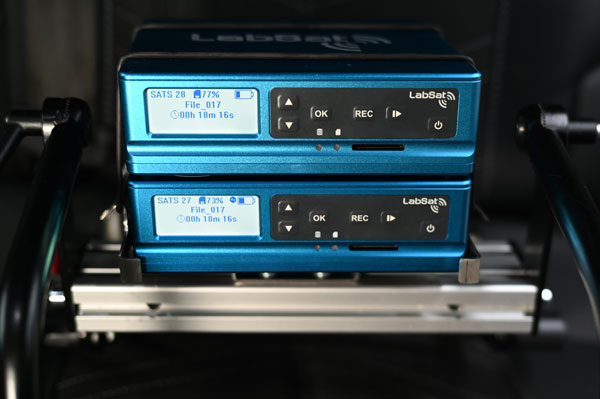

LabSat4


LabSat4 는 가장 파워풀한 GNSS Record | Replay | Simulator 입니다.


Multi-constellation, Multi-Frequency GNSS device testing system.


  • 12-bit I&Q quantization
  • Flexible 10-60 MHz bandwidth
  • Wide frequency range
  • High-speed data transfer
  • Over 7 TB internal storage
  • Customisable simulations with SatGen



Features



Performance


3 GNSS 채널 동시 저장 및 재생
각 채널별 10~ 60 MHz 사이 설정 가능
12-bit Quantization


Multi-Constellation &
Multi-frequency


Record and replay All GNSS signals



High Speed Data Transfer


7.6 TB 내장 메모리에 Gigabit 이더넷 또는 USB 3 포트를 통해 데이터 전송 가능



사용자 편리 UI


Web 인터페이스를 지원 하여

GUI방식으로 편리하고 쉽게 사용


API Available


시스템 통합을 위한 API 제공


Additional Signals


GNSS RF 신호 저장과 동시에

dual-CAN, CAN-FD, RS232 및 digital signal을 저장 및 재생


Conducted or Radiated 테스트



RF OUT SMA 커넥터에 RF 케이블을 직접 연결 테스트 및 방사킷을 연결하여 테스트도 가능

Expand Testing with

SatGen Software


사용자가 직접 경로지정은 물론 속도,

고도, 시간등을 자유롭게 설정하여 위성 시나리오를 만들어 시뮬레이션 가능



Feature

 Performance


3 GNSS 채널 동시 저장 및 재생

각 채널별 10~ 60 MHz 사이 설정 가능

12-bit Quantization



High Speed Data Transfer


7.6 TB 내장 메모리에 Gigabit 이더넷 또는 USB3 포트를 통해 데이터 전송 가능


사용자 편리 UI


Web 인터페이스를 지원하여 GUI 방식으로 편리하고 쉽게 설정 및 사용



API



시스템 통합을 위한 AIP 제공


Additional Signals


GNSS RF 신호 저장과 동시에 dual-CAN, CAN-FD, RS232 및 digital signal을 저장 및 재생


Conducted or Radiated 테스트



RF OUT SMA 커넥터에 RF 케이블을 직접 연결 테스트 및 방사킷을 연결하여 테스트도 가능


Expand Testing with

SatGen Software


사용자가 직접 경로지정은 물론 속도,

고도, 시간등을 자유롭게 설정하여 위성 시나리오를

만들어 시뮬레이션 가능




Why use LabSat?


  Realistic, Reliable & Repeatable Testing



Reliable (신뢰성)


전세계 위성항공연구기관 및 자동차 제조사를 비롯한 GNSS 칩 제조사 에서 사용되고 있는 많큼 검증된 성능과 가격 경쟁력을 자랑하는 GNSS 시뮬레이터 제품입니다.

Repeatable (반복성)


외부 GPS 환경은 시시각각 변하기 때문에 GPS 성능을 테스트 할 때 어려움이 있습니다. 이런 문제점을 해결하기 위해서는 똑같은 위성신호를 반복적으로 항법장치에 적용해서 성능 테스트를 할 수 있습니다..

Realistic (현실성)


위성 RF 신호를 12 Bit의 I&Q 샘플링을 하여 저장 및 재생을 하기 때문에 멀티패스나 interference(간섭) 또는 Spoofing(기만) 신호까지도 재현이 가능 합니다.


Ease of Use Anywhere



사용편리성


별도 교육이 필요 없을 정도로 원터치 방식의 단독 사용법

으로 매우 쉽고 편리합니다.

작고 견고한 디자인


내장 밧데리와 메모리 일체형으로 어떤 현장에도 핸디캐리가 가능 하도록 설계된 작고 견고한 디자인 제품입니다...

Plug and Play


사용자의 편리성을 위해 국가별 샘플 시나리오를 제공하여 사용편리성을 극대화 하였습니다.


Cost-effective (가성비)

Budget-friendly


 LabSat 장치를 만들때 목표는 GNSS Field test에 소요되는 비용과 시간을 절약하기 위해서 처음 만들어 졌습니다. 이 목표에 맞게 지난 25년간 기술 노하우를 바탕으로 좀 더 편리하고 가격 경쟁력이  있는 제품 입니다.

Free Lifetime Support


LabSat  구매하신 고객님께서는 무료로 제공하는 최신 FW를 지속적인 혜택을 누릴 수 있습니다.

Shard Working


이더넷에 이용하여 리모트로 LabSat 장치에 접근이 가능 하기 때문에 시나리오 공유를 쉽게 할 수 있어 동료들 간에 업무 효율을 극대화 할 수 있습니다.


GNSS Testing for all Industry Applications

항공 & 드론 GNSS 테스팅


SatGen SW를 이용하여

속도,고도 경로를 설정

비행기의 이착륙, 비행

경로, 초고속 비행 시나

리오 생성 시뮬레이션

SatGen SW를 이용하여

속도,고도 경로를 설정

비행기의 이착륙, 비행

경로, 초고속 비행 시나

리오 생성 시뮬레이션

자동차 네비게이션

AV GNSS 테스팅


위성 RF 신호와 동시에 CAN bus, CAN FD, RTK 보정신호들도 동시에 레코딩 & Replay가 가능 하기 때문에 자동차 네비게이션 및 V2X, ADAS 테스트에 최적합.

SPACE


Follow the True Horizon with a dynamically changing elevation mask.


100 knots (1852 km/h) and

18,000 m 고도 시나리오 생성이 가능 하여 저궤도 위성 항법 장치 시뮬레이션도 가능.

농기계  자율주행테스팅


정밀 항법을 요구하는 무인 트렉터 테스트를 하는 경우 경로에 해당되는 위성신호

를 반복적으로 테스트 가능

IOT(사물인터넷)


Precision GNSS testing for the connected world

EOL(생산라인테스트)


Cost effective and reliable production line and EOL testing




항공 & 드론 GNSS 테스팅


SatGen SW를 이용하여

속도,고도 경로를 설정

비행기의 이착륙, 비행

경로, 초고속 비행 시나

리오 생성 시뮬레이션



자동차 네비게이션 &

AV GNSS 테스팅


위성 RF 신호와 동시에 CAN bus, CAN FD, RTK 보정신호들도 동시에 레코딩 & Replay가 가능 하기 때문에 자동차 네비게이션 및 V2X, ADAS 테스트에 최적합..



SPACE


Follow the True Horizon with a dynamically changing elevation mask.


100 knots (1852 km/h) and

18,000 m 고도 시나리오 생성이 가능 하여 저궤도 위성 항법 장치 시뮬레이션도 가능.

농기계  자율주행테스팅


정밀 항법을 요구하는 무인

트렉터 테스트를 하는 경우

경로에 해당되는 위성신호를

반복적으로 테스트 가능

IOT(사물인터넷)


Precision GNSS testing for the connected world

EOL(생산라인테스트)


Cost effective and reliable production line and EOL testing

    사양서

LabSat 4
Constellations

GPS L1, L2, L5; Galileo E1, E5a/b, E6; GLONASS G1, G2, G3; BeiDou B1, B2a/b, B3; QZSS L1, L2, L5, L6; NavIC L1, L5, S-Band; SBAS L1, L5.
Further signals in the upper and lower L band as well as the S band can be configured with the web interface. Bespoke requirements like Iridium & Sirius XM radio frequencies are available on request


Nominal Output Signal Level
-73dBm/MHz @ 0dB
Variable attenuator provides between +20 dB and –69 dB of adjustment during replay
RF Channels
3
RF Channel Centre Frequency
Selectable
Number of Satellites Observed
All in view
Sampling Frequency
Automatically adjusted to suit Bandwidth 10 – 61 MHz
Bandwidth
Variable 10 - 60 MHz per channel
Quantisation
1, 2, 4, 8, 12 bits I&Q
Data Format
I & Q
Additional Logging
2x CAN channels, 4x Digital channels, 1x RS232 channel, 1x CAN-FD
User Defined Simulation CapabilityBatterk
Yes, through optional Simulation Software license.
Storage Storage Included
7.68 TB Solid State Drive (SSD), Removable Battery Pack
8 GB SD Card (for firmware upgrades only)
Active Antenna Voltage Supply
4 - 4.5 V
Reference Oscillator

OCXO, Temperature Stability ± 0.05 ppm, Frequency Stability ± 0.3 ppm over first year
TCXO, Temperature Stability ± 0.05 ppm, Frequency Stability ± 1 ppm over first year

Operating Voltage
8 V to 30 V DC
Size
137 mm x 167 mm x 52 mm
Weight
1.45 kg with battery and SSD

LabSat은 WEB GUI를 사용하여 이해하기 쉽고 설정이 매우 편리합니다.
